Новый корпус под 104060: варианты
Корпус перепечатывается из обычного светлого PETG или PLA: углеволокно (PETG-CF) перед радаром глушит сигнал 60 ГГц. Крышка с электроникой (наклон 45°) и настенная пластина остаются те же — меняется только корпус.
| Вариант | Глубина от стены | Радар | Гнездо USB-C | Светодиоды шилда | В 3D |
|---|---|---|---|---|---|
| Сейчас (напечатан) | 38,1 мм | внизу, окно на 7 мм левее центра | внизу справа | лунка 0,6 мм | открыть |
| А: тонкий | 36,5 мм | внизу, окно по центру слева направо; антенна на 1,5 мм ниже — вешать на 1,5 мм выше | верхний торец справа, вилка сверху | сквозное отверстие | открыть |
| Б: радар по центру | 46,8 мм (корпус 36 + вставка радара 10,8) | точно по центру лицевой стороны, в отдельной вставке: радар прикручивают к ней на столе, потом вставку — в корпус сзади двумя винтами M3×8; окно на нижней грани вставки; под ней выемка для поля зрения; низ корпуса вешать ≈ на 4 см ниже | верхний торец справа, вилка сверху | сквозное отверстие | открыть |
| В: новая крышка | меньше 36 мм | — | — | — | не моделировался |
Почему по центру выходит толще: за центром лицевой стороны лежит аккумулятор (≈ 18,5 мм вместе с крышкой), и наклонённый радар с окном и зазором встаёт перед ним — это уже ≥ 41,8 мм; а чтобы нижний край поля зрения радара не упирался в шилд на ребре, окно уходит ещё вперёд — в собранном варианте Б это 46,8 мм (0,8 мм — место под отвёртку у винтов вставки). Тоньше 36 мм на этой крышке не получится ни в каком варианте: шилд стоит на ребре и выступает на 33,4 мм от стены. Вариант В — только с новой крышкой и другой раскладкой (например, шилд плашмя).

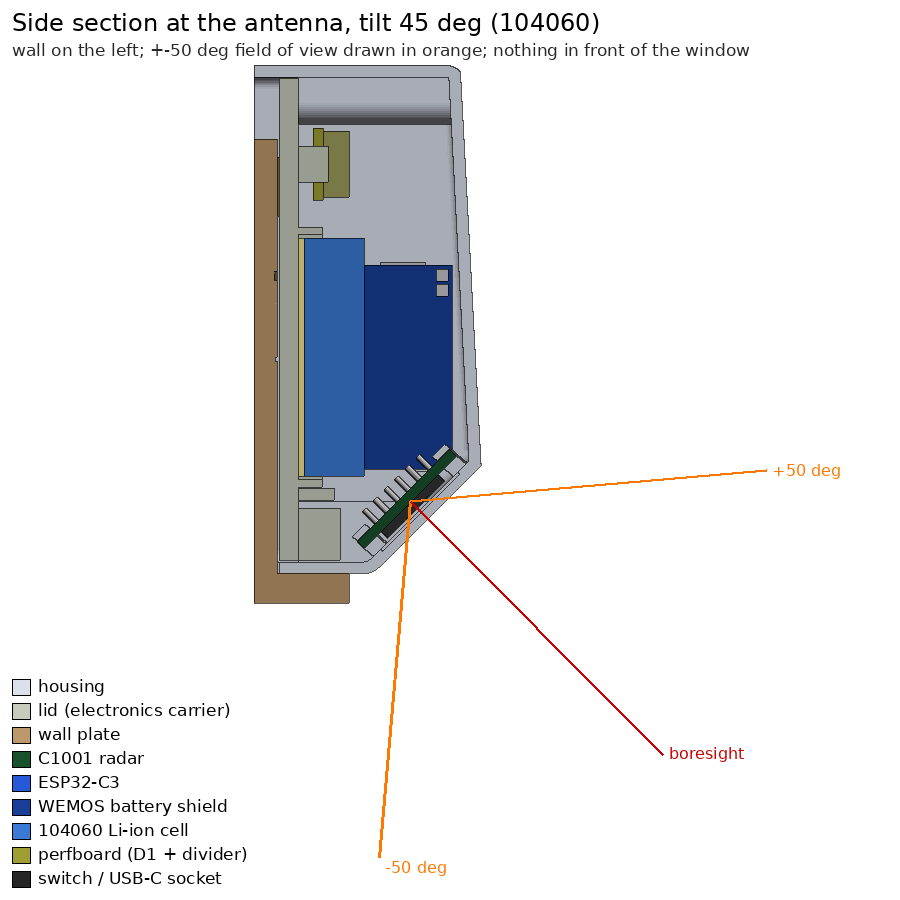

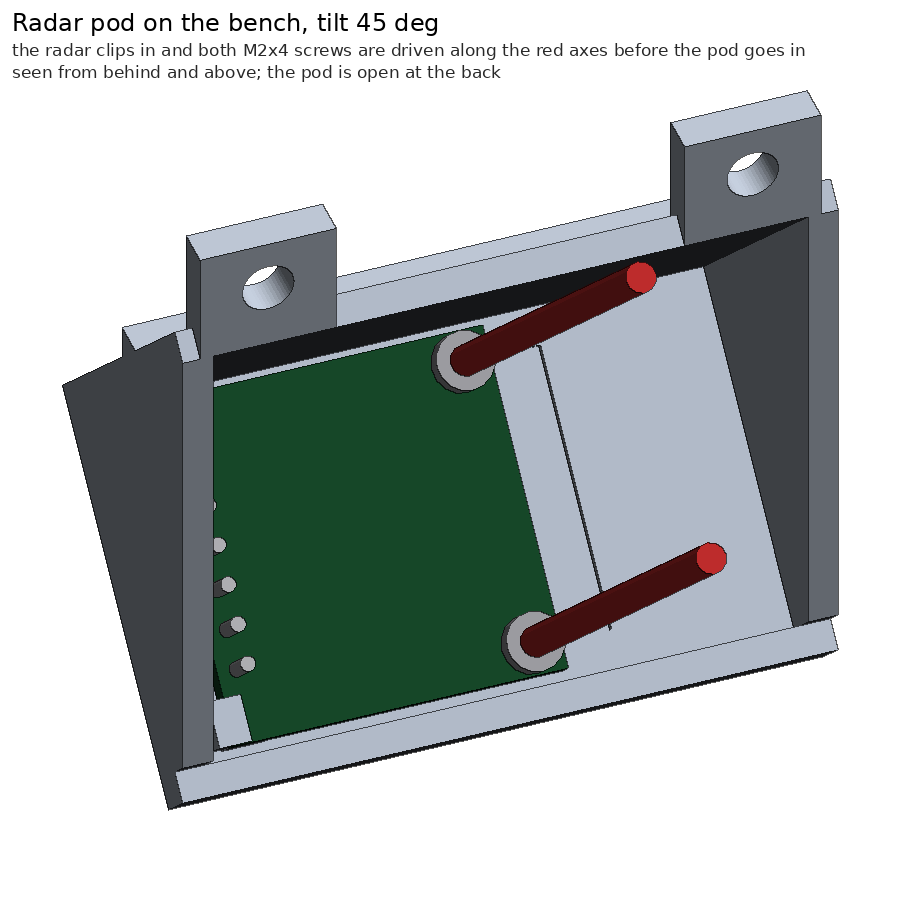

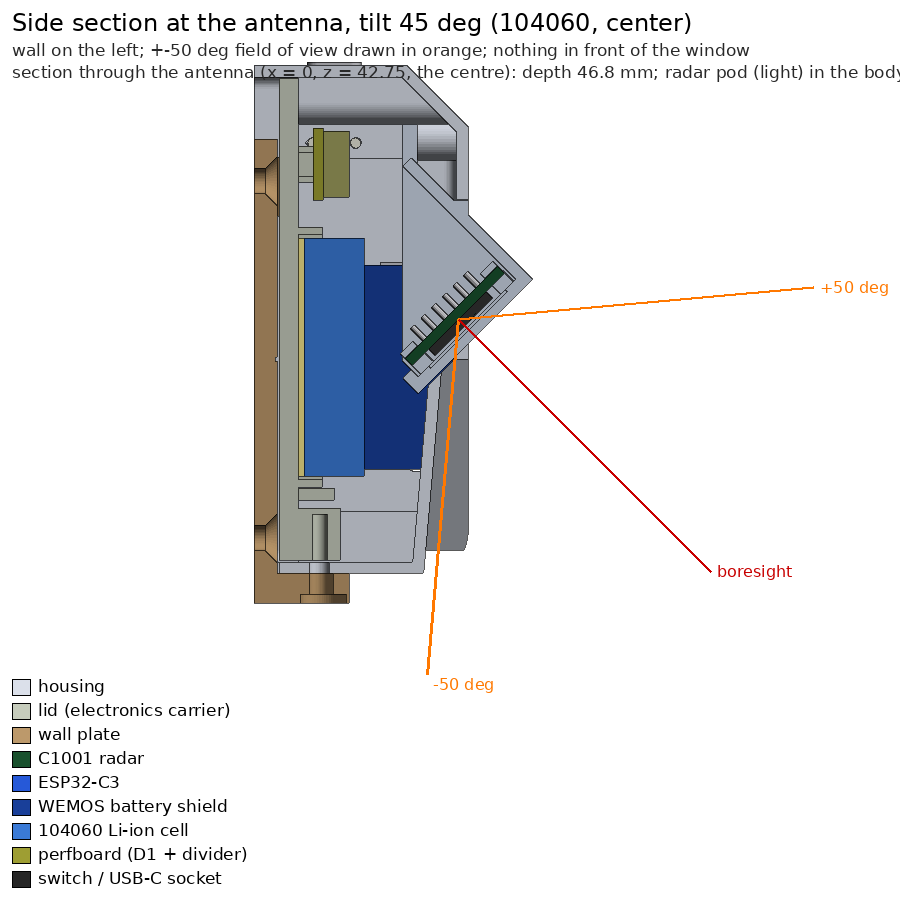

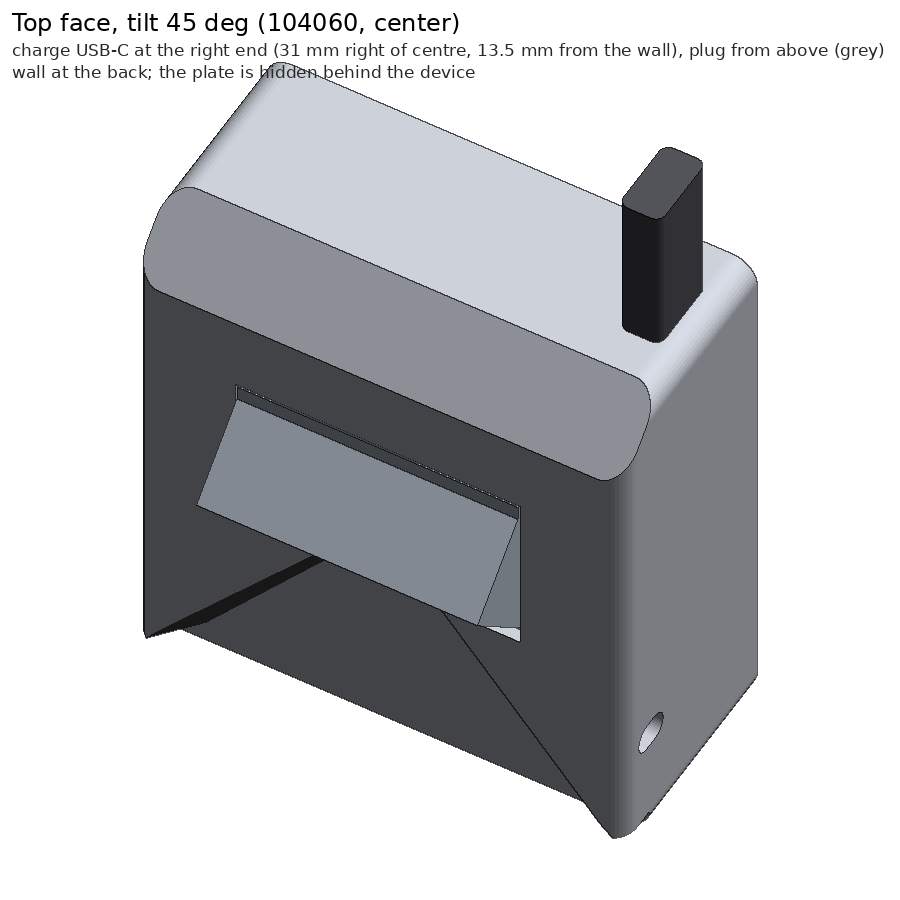

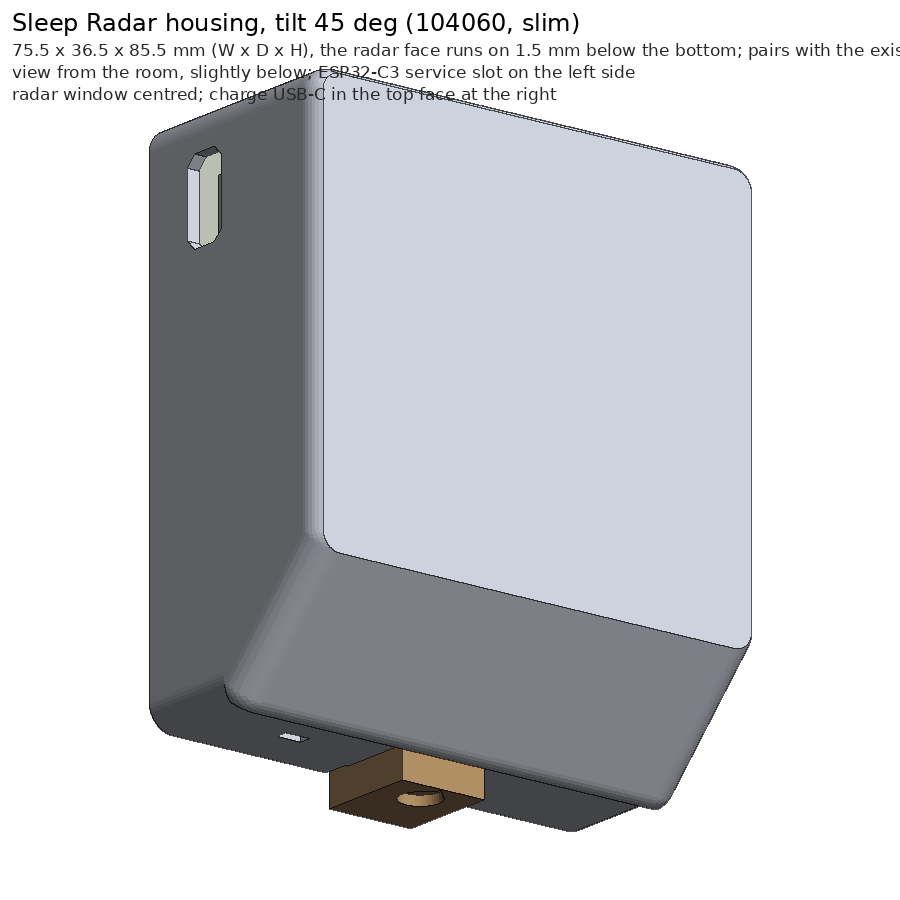

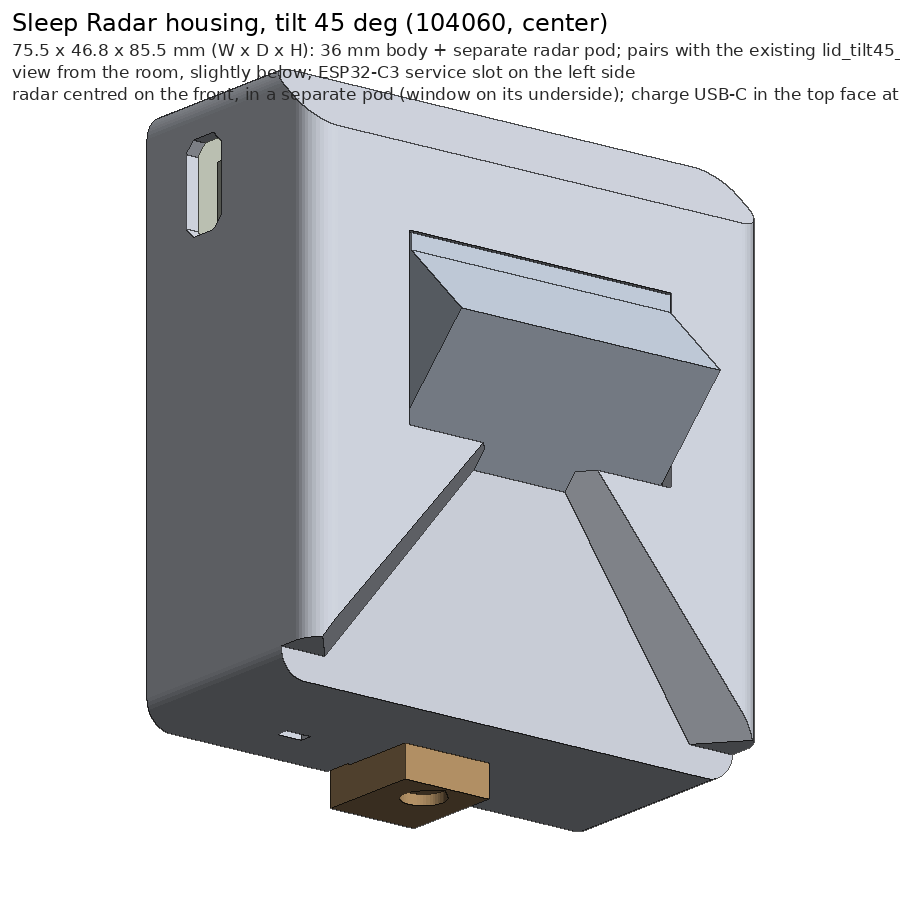

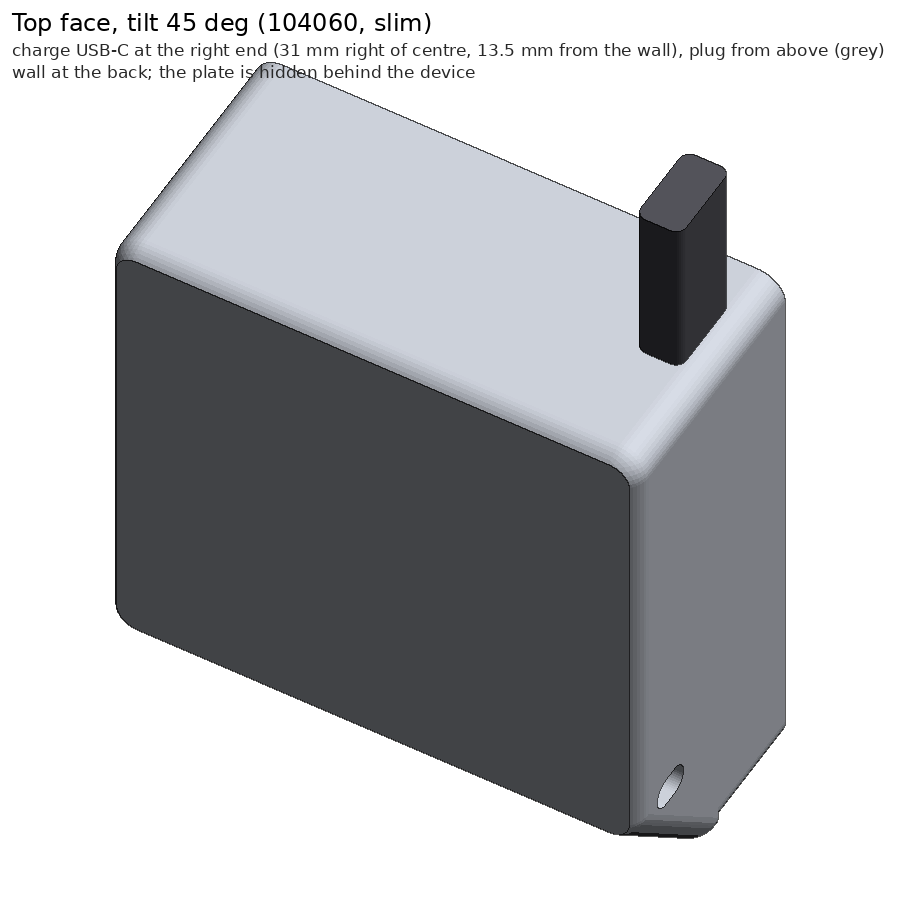

Картинки: сейчас, вариант А и вариант Б — вид из комнаты, разрез через радар с полем зрения ±50° и верх с вилкой USB-C. У Б последняя картинка — вставка радара на столе: оба винта M2 заворачиваются прямо, до установки вставки в корпус. Печать: А — 1 ч 09 мин, 43 г; Б — корпус 1 ч 29 мин, 40 г + вставка 28 мин, 8 г; всё без поддержек. Нажмите, чтобы открыть крупно. STL для печати — на странице сборки.
Модель
Вращать — левой кнопкой мыши или одним пальцем; сдвигать — правой кнопкой или двумя пальцами; масштаб — колесом или щипком. С клавиатуры: стрелки сдвигают модель, кнопки «＋» и «－» меняют масштаб.
Как читать модель
- Вид по умолчанию — из комнаты: стена позади корпуса, радар смотрит вниз в наклонной передней грани.
- В сборе показан корпус (по умолчанию с наклоном 45°; переключатель «Вариант» — наклоны 30°, 45°, 60° и варианты корпуса под 2 × 21700 и под 104060), его крышка, шилд, аккумулятор, ESP32-C3, плата D1, радар, гнездо USB-C и выключатель. «Разнесена» сдвигает крышку вместе со всем, что на ней стоит, назад, к стене, — так видно, что где стоит.
- Шилд стоит на ребре у правой стенки разъёмами вверх, поэтому его красный и зелёный светодиоды — у края напротив micro-USB — оказываются внизу и светят в окошко 6,5 × 4,5 мм внизу правой боковой грани корпуса (стенка там 0,6 мм, снаружи видна только небольшая лунка).
- Отдельные детали — каждая печатная деталь всех трёх наклонов, настенная пластина и пробник гнезда USB-C. Детали показаны в рабочем положении, а не так, как лежат на столе принтера.
- Размеры — габарит видимых деталей в миллиметрах: ширина вдоль стены, глубина от стены, высота. Сетка на полу — клетки по 10 мм.
- Модели — упрощённые: платы и аккумулятор показаны прямоугольными заглушками своих габаритов.
