Корпус для 3D-печати · Riverstone v1

Голова капибары
для круглого экрана

Корпус-«речной камешек» для CrowPanel ESP32-C3 1.28" (DIS12824D): круглый экран, кремовая мордочка с ноздрями и два ушка. Кнопок спереди нет, управление сенсорное. Боковая кнопка платы (Домой/Назад) нажимается через гибкий язычок на правом «плече».

64.0 × 63.1 × 18.85 мм + 0.8 мм рельеф мордочки
4 детали · PLA · без поддержек
≈ 24.6 г · ≈ 62 мин на Flashforge AD5X
4 самореза M2 × 8 · LiPo 502535

Скачать STL ZIP · 4.7 МБ · 4 детали + README

Прототип v1. Посадка проверена по 3D-модели Elecrow и в слайсере, но корпус ещё не печатался. Перед печатью всех деталей стоит проверить пробный оттиск.

Собранный корпус-капибара спереди в три четверти: круглый экран, кремовая мордочка, два ушка

Рендеры

Со всех сторон

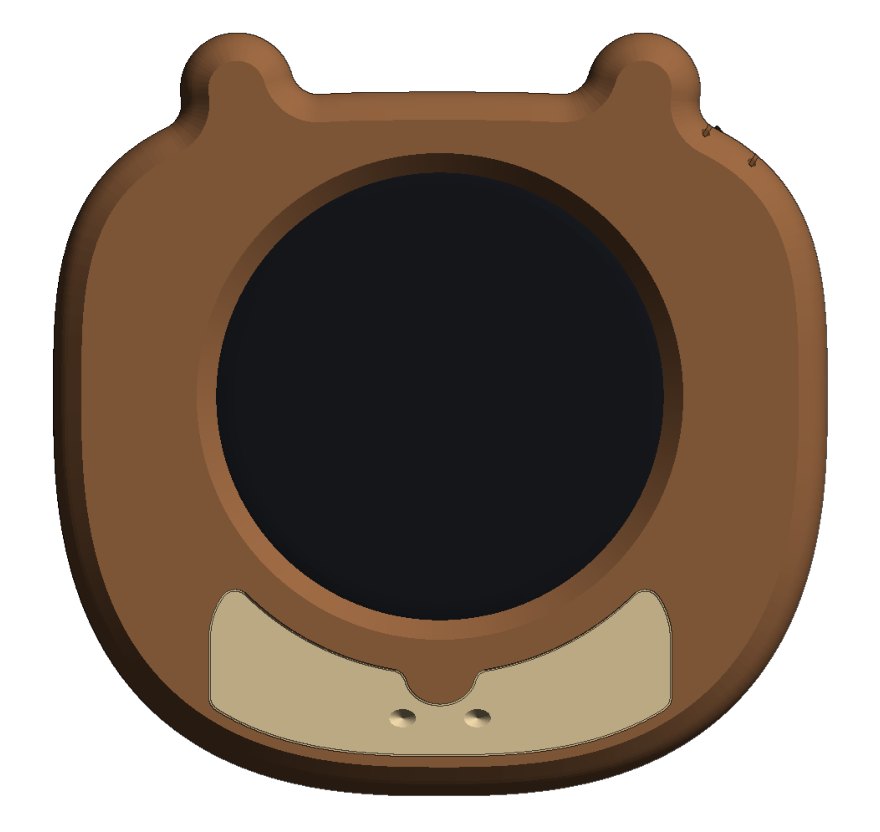

Корпус спереди — **Спереди.** Окно ⌀37 мм у стекла (активная зона ⌀32.5) с фаской 45°.

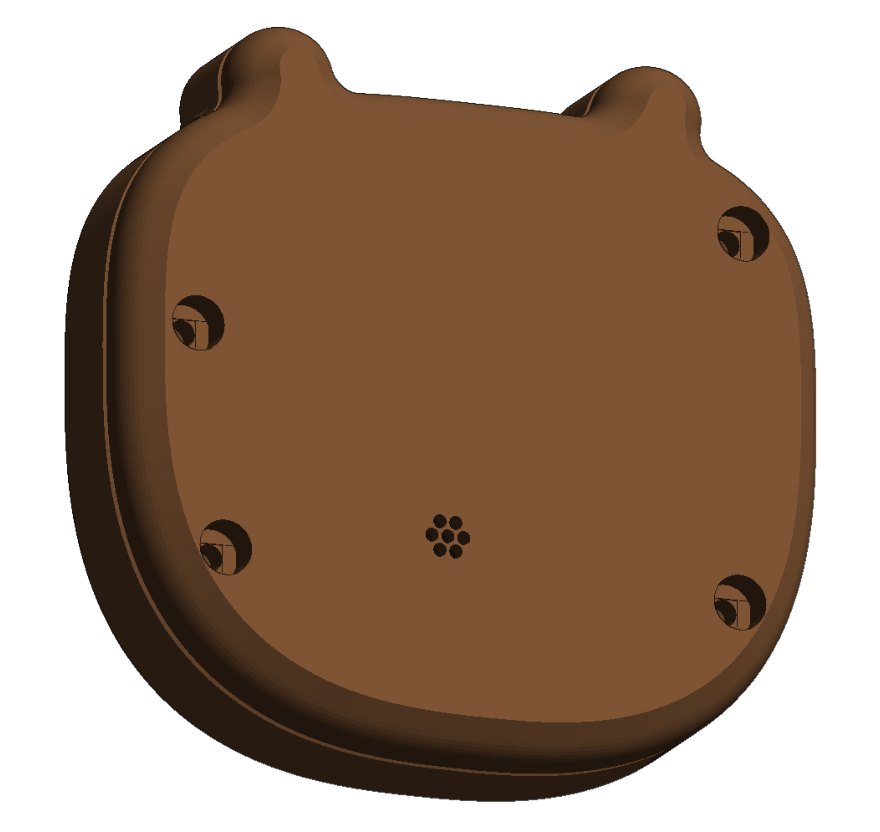

Корпус сзади в три четверти — **Сзади.** Четыре самореза и семь отверстий ⌀1.2 для пищалки.

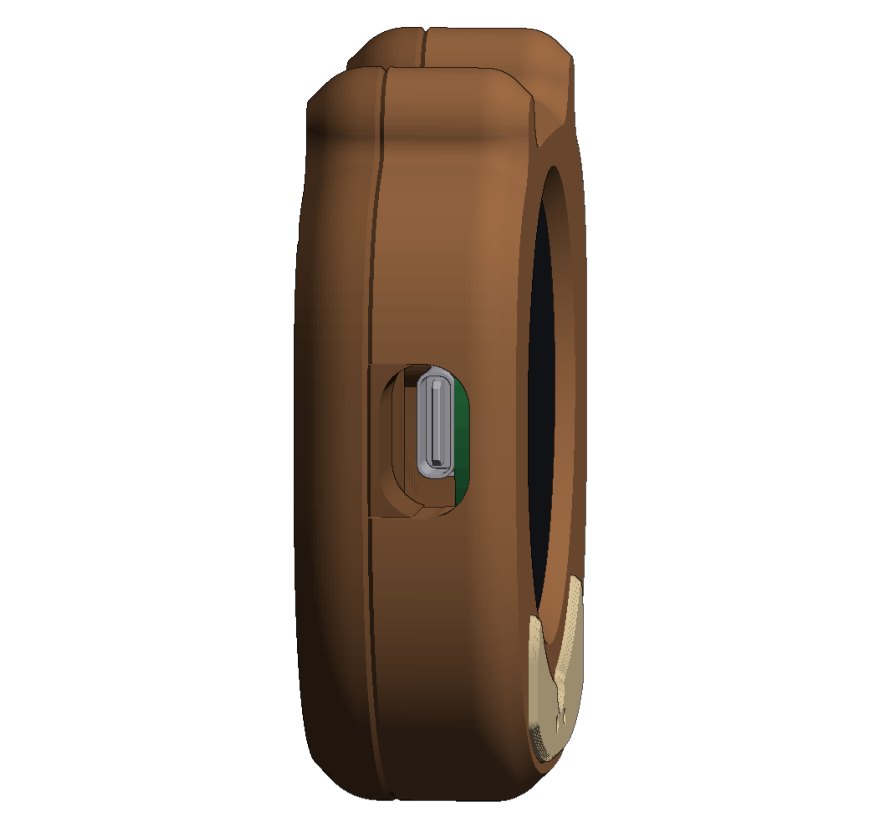

Левый бок корпуса с проёмом USB-C — **Слева.** Проём USB-C под штекер с оплёткой до 12.5 × 7.0 мм.

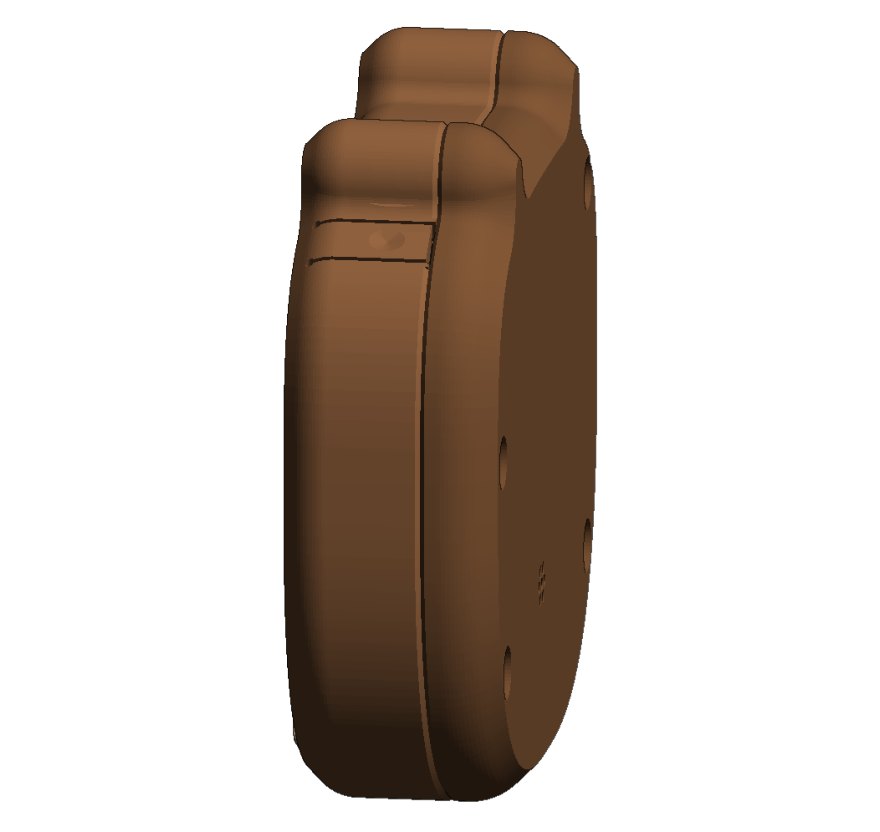

Правый бок корпуса с язычком кнопки — **Справа.** Язычок боковой кнопки K3 и шов корпуса.

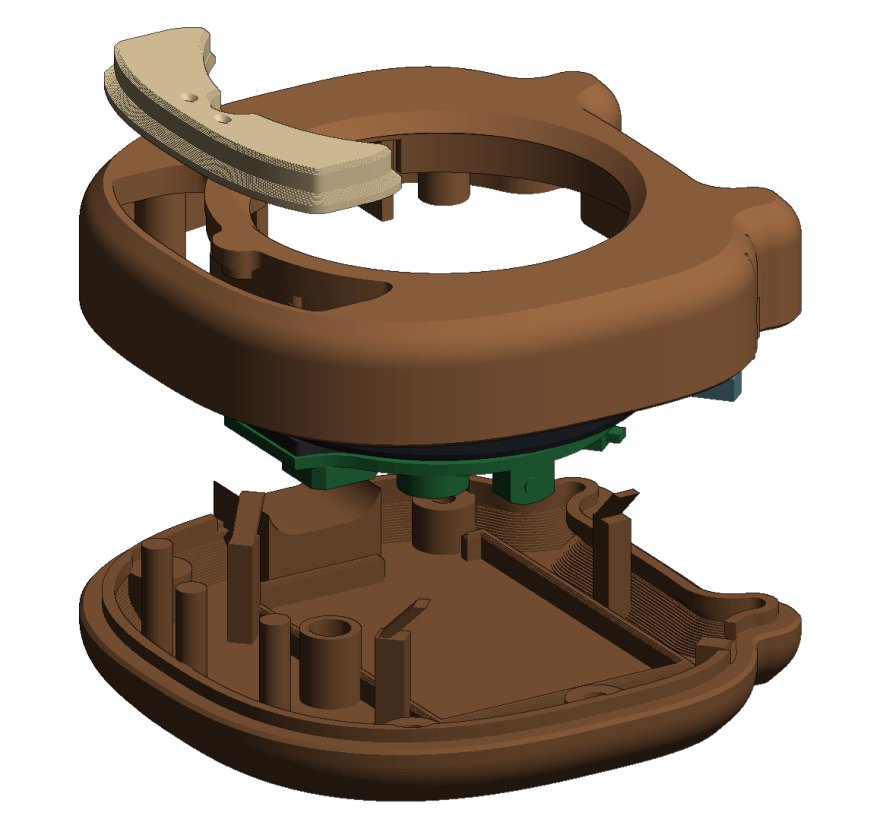

Разнесённый вид: мордочка, лицевая часть, плата с толкателем, задняя крышка — **Разнесённый вид.** Мордочка, лицевая часть, плата с толкателем кнопки, задняя крышка.

Печать

Четыре детали, без поддержек

Flashforge AD5X, сопло 0.4, слой 0.20 (первый 0.25), PLA. Детали лежат в архиве уже в нужной ориентации. Слайсер не нашёл ни висящих областей, ни предупреждений. Компенсация «слоновьей ноги» около 0.1 мм; шов поставьте сзади или снизу головы.

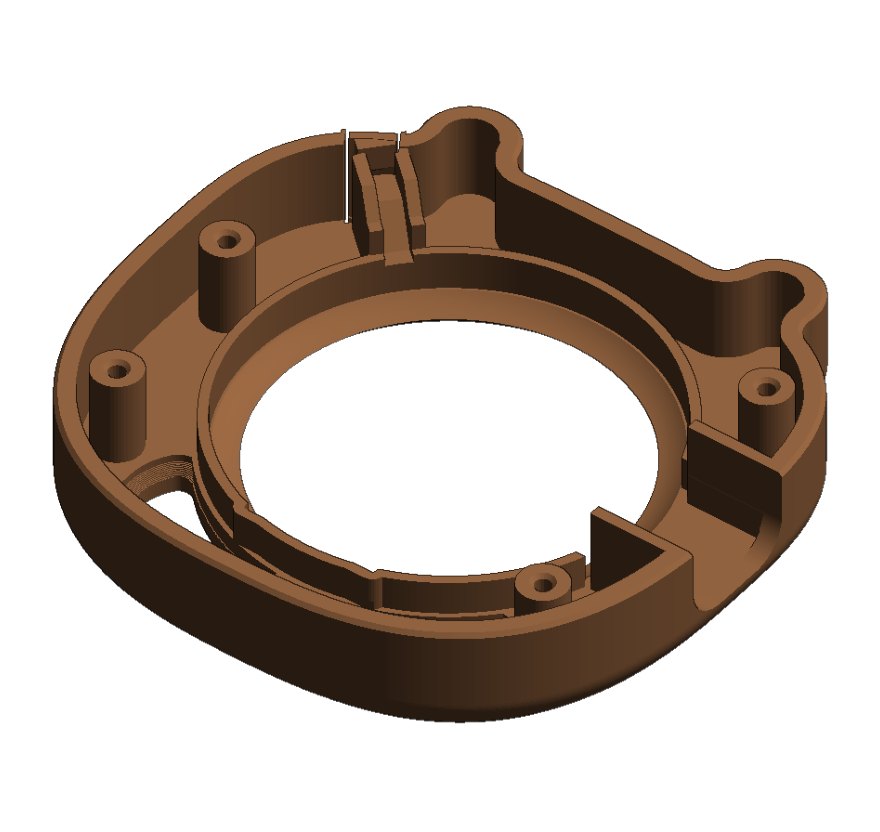

Лицевая часть в позе печати — **Лицевая часть** · лицом вниз

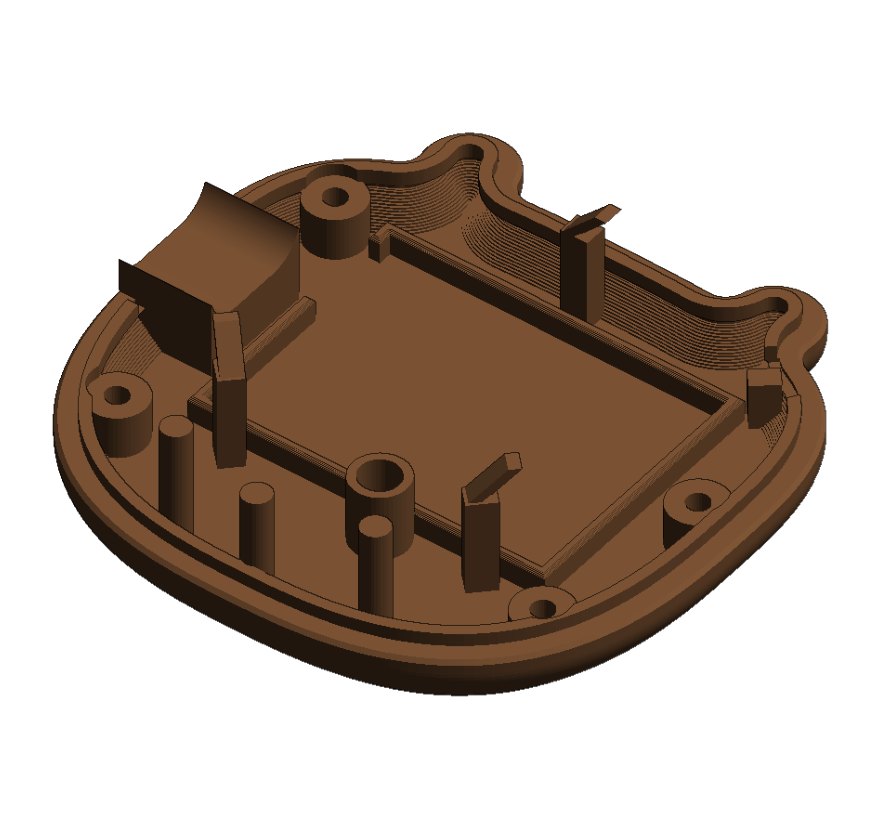

Задняя крышка в позе печати — **Задняя крышка** · спинкой вниз

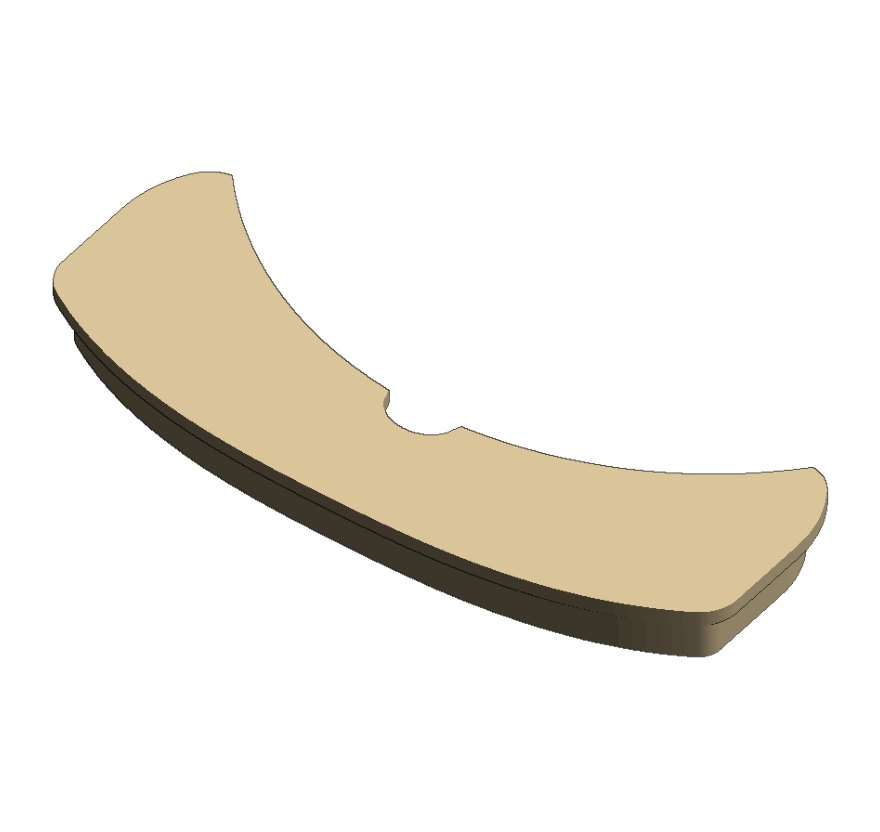

Мордочка в позе печати — **Мордочка** · ноздрями вниз

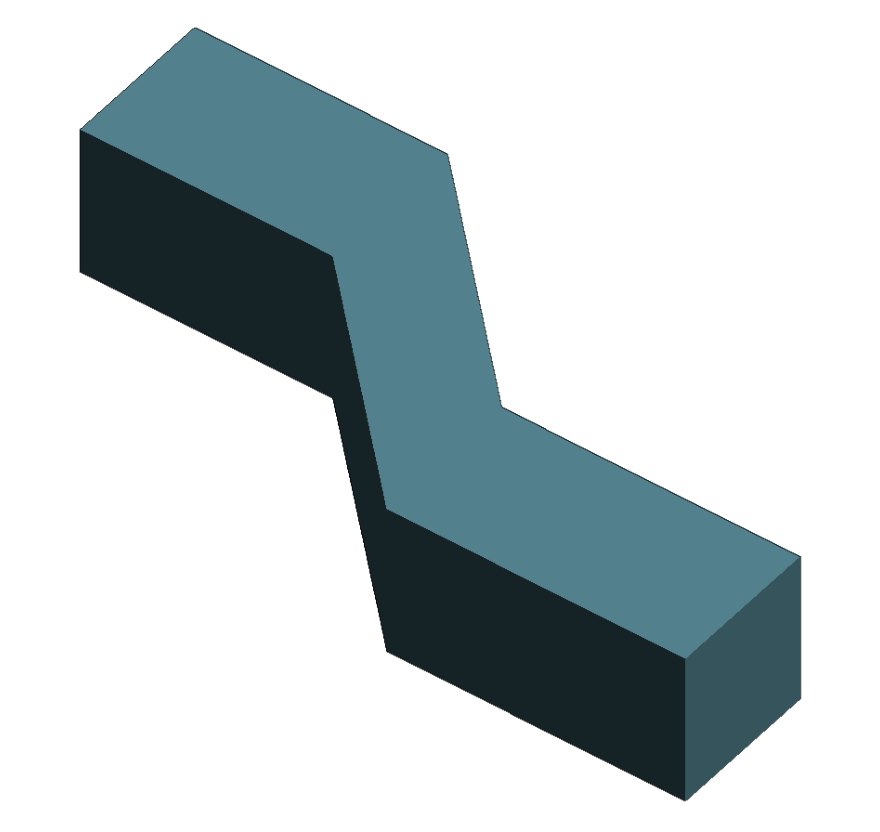

Толкатель кнопки в позе печати — **Толкатель K3** · на боку

Деталь	Пластик	Стенки	Заполнение	Масса	Время
front_shell	коричневый PLA	4	15 % гироид	11.1 г	25 мин 40 с
back_cover	коричневый PLA	4	15 % гироид	12.0 г	30 мин 45 с
muzzle_inlay	кремовый PLA	3	15 % гироид	1.3 г	4 мин 15 с
k3_push_rod	любой PLA	3	кайма 3 мм	0.15 г	1 мин

Два цвета без AMS: мордочка печатается отдельно кремовым пластиком. Язычок кнопки гнётся поперёк слоёв; если в PLA он треснет после долгой игры, напечатайте лицевую часть из PETG, геометрия та же.

Что понадобится

Детали

Elecrow CrowPanel ESP32 1.28" круглый, модель DIS12824D.
4 самореза M2 × 8 по пластику, головка ⌀ до 4.5 мм. Стальные, магнитов нет.
LiPo 1S 502535 (≈ 400 мА·ч) с платой защиты и разъёмом SH1.0 на 2 контакта. Подойдёт и 402030.
Вспененный скотч 0.5 мм, около 30 × 20 мм, под аккумулятор.

Сборка

Шесть шагов

Изнутри вдавите мордочку в её проём до упора.
Положите лицевую часть лицом на мягкую ткань и вставьте плату стеклом вниз, USB-C слева.
Опустите толкатель в жёлоб в правом верхнем углу, тонким концом к кнопке.
Проверьте полярность и приклейте аккумулятор на скотч, провода к стороне USB-C.
Наденьте заднюю крышку и затяните 4 самореза до упора, без усилия.
Нажатие на язычок около 0.5 мм даёт щелчок кнопки; USB-C входит до конца.

Безопасность

Полярность и дети

Разъёмы SH1.0 у аккумуляторов не стандартизованы, плюс и минус часто перепутаны. Перед подключением проверьте мультиметром: красный провод должен идти на «+» гнезда B3. Если наоборот, переставьте контакты в разъёме, не вставляйте силой.

Батарейка-таблетка часов, LiPo, саморезы и толкатель закрыты привинченной крышкой: держите все 4 самореза на месте. Петли для шнурка нет намеренно.

Разрезы

Что внутри

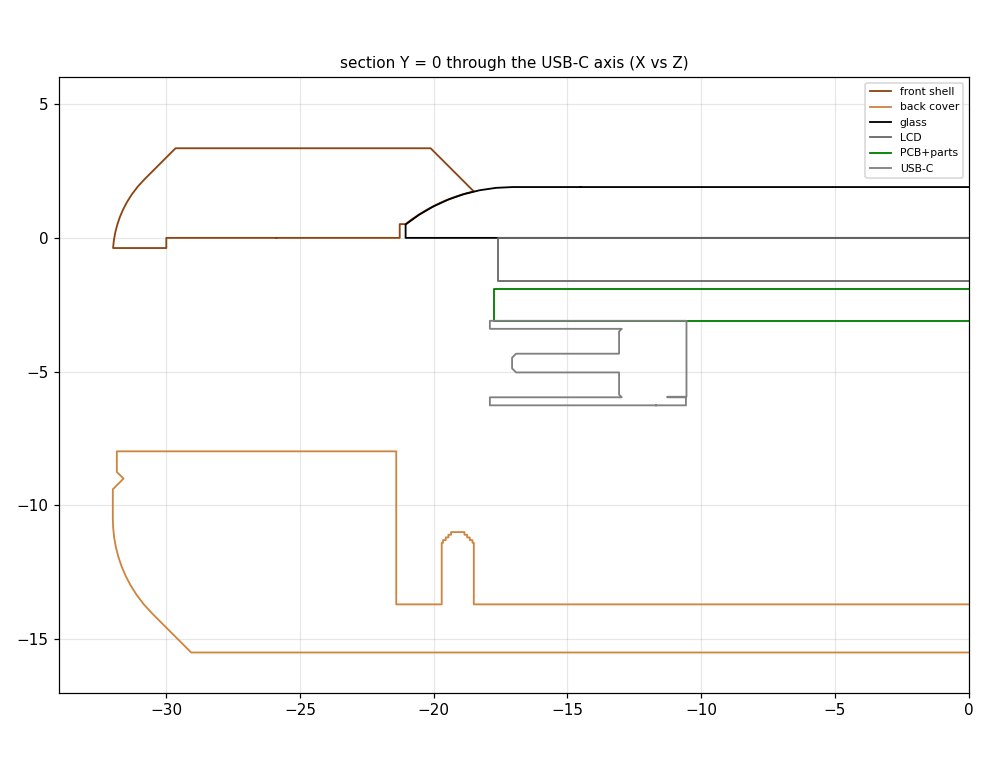

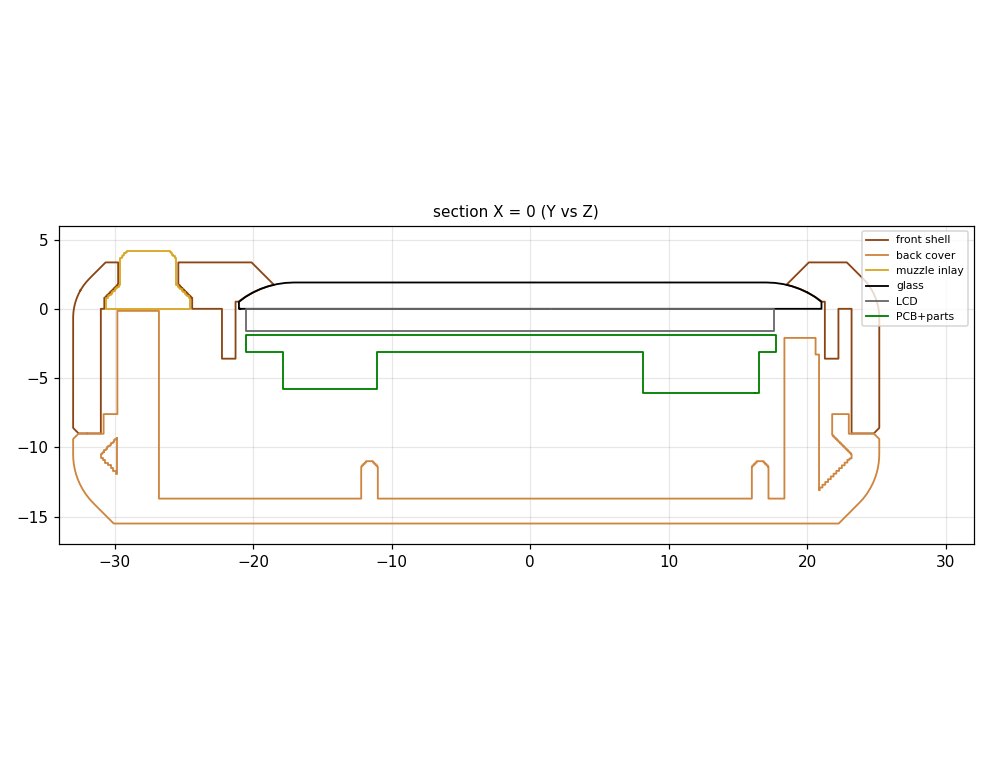

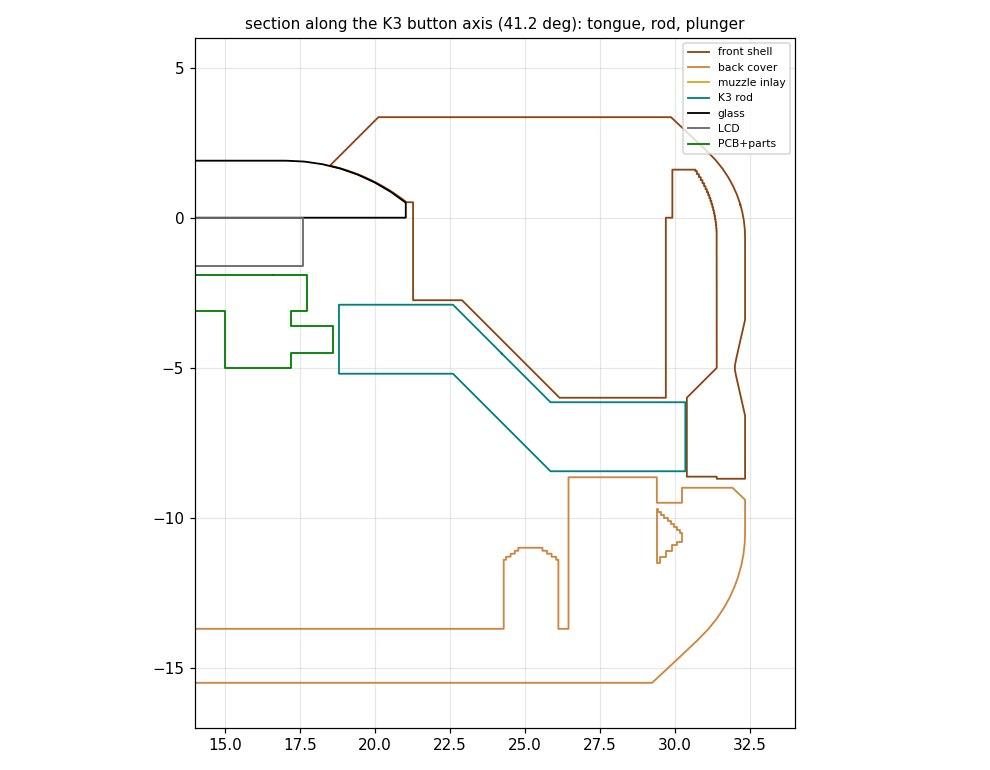

Линза лежит на дуге своего скруглённого края, три пружинящих пальца крышки прижимают край стекла (натяг 0.25 мм). Плату держит ключ от проворота. Цвета линий подписаны в легенде на каждом рисунке.
